焊接操作机(点击查看详情)
添加时间:2012-02-10 16:19 点击次数:3652
返回上页

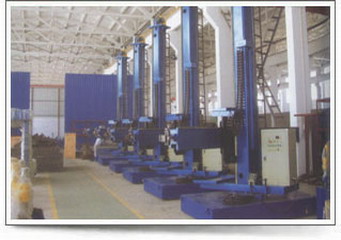

焊接操作架有底座固定式、立柱回转式、移动台车式、移动台车带回转立柱式等多种形式。可同时与滚轮架或变位机等配套使用,一体化控制。可焊接筒体或其他结构件的内外环缝或纵缝、长直焊缝等。根据不同的使用需求配置焊机、焊缝跟踪装置、摆动器、视频监控调整、焊剂输送回收单元等功能部件。 |
技术参数 | |
型号 Model |
LH2×3 |
LH3×4 |
LH4×4 |
LH4×5 |
LH5×5 |
LH5×6 |
LH6×6 |
LH7×7 |
LH8×8 |
升降行程 Boom vertical stroke(mm) |
2000 |
3000 |
4000 |
4000 |
5000 |
5000 |
6000 |
7000 |
8000 |
伸缩行程 Boom horizontal stroke(mm) |
3000 |
4000 |
4000 |
5000 |
5000 |
6000 |
6000 |
7000 |
8000 |
升降速度 Boom vertical speed(mm/min) |
1000 |
1500 |
伸缩速度 Boom horizontal speed(mm/min) |
120~1200 |
80~1000 |
横臂下沿离轨面最小距离(mm) Min.distance between boom bottom and rail surface(mm) |
740 |
1180 |
1300 |
横臂前端允许最大载荷 Max.loading of front end of boom (kg)
|
80 |
120 |
200 |
500 |
400 |
台车行走速度 Trolley travel speed(mm/min) |
1700 |
2000 |
立柱回转 Column revolve |
回转速度0.17rpm或手轮减速机驱动回转 Revolve speed is 0.17rpn,or drive thru reducer manually |
台车內轨距 Inner span of trolley rail(mm) |
1000 |
1730 |
2000 |
2500 | | |
|
